Mac mini 2011 の HDD交換

Mac miniのHDDを交換しました。

f:id:hiroga_cc:20201115132738j:plain

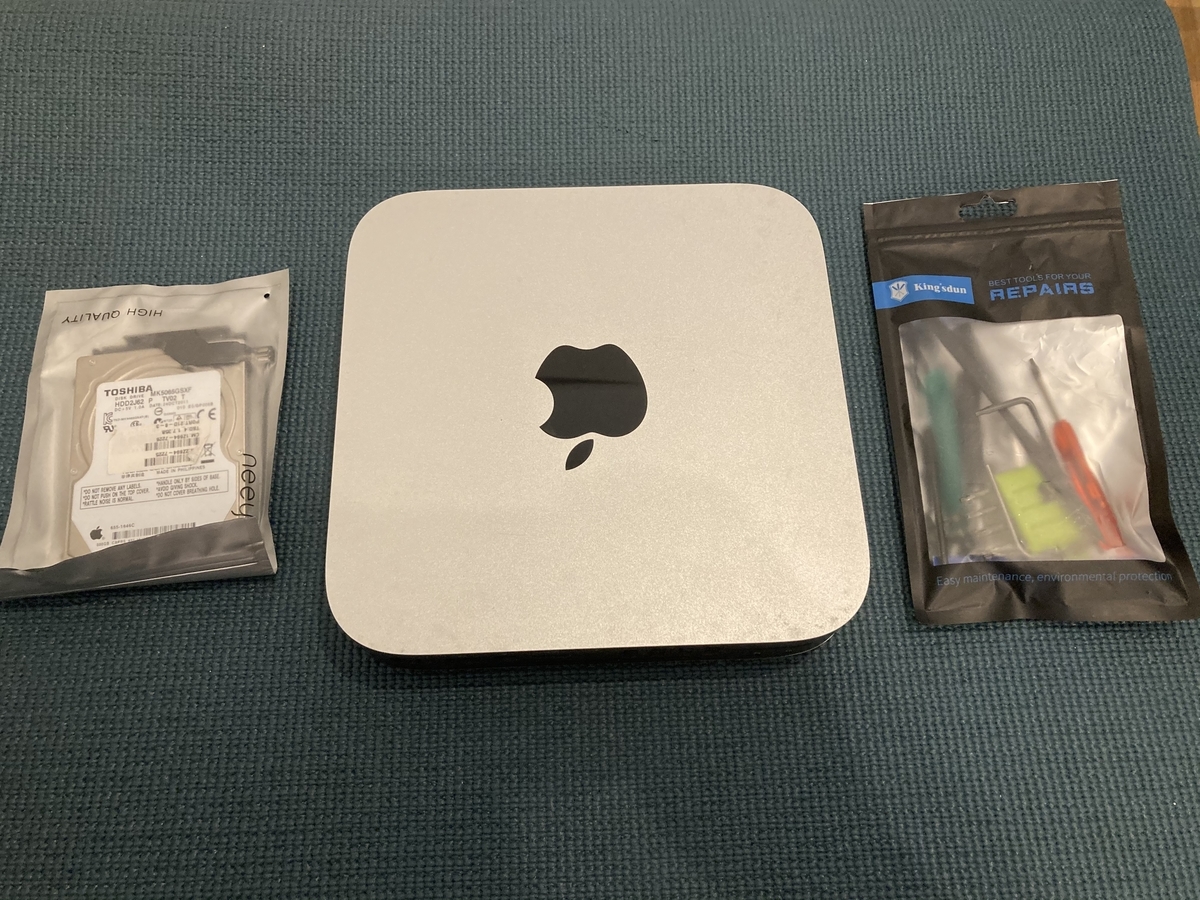

Mac mini with HDD

組み込みのHDDはTOSHIBAの500GBのモデルですが、いま入っているのはWestern Digitalの4TBのモデルです。

Mac miniの処分のため元の500GBのHDDに戻すことにしました。その作業レポです。

手順

基本的にiFixed の手順を参考にしました。

www.ifixit.com

ただし、取り付けてあるWestern Digitalの4TB HDDはデフォルトのHDDより厚みがあるため、基盤を取り外してからHDDの換装をします。

購入したもの

レンチやドライバー、ケースから基盤を取り出すための部品が一揃いになったツールキットです。

レポ

f:id:hiroga_cc:20201115133046j:plain

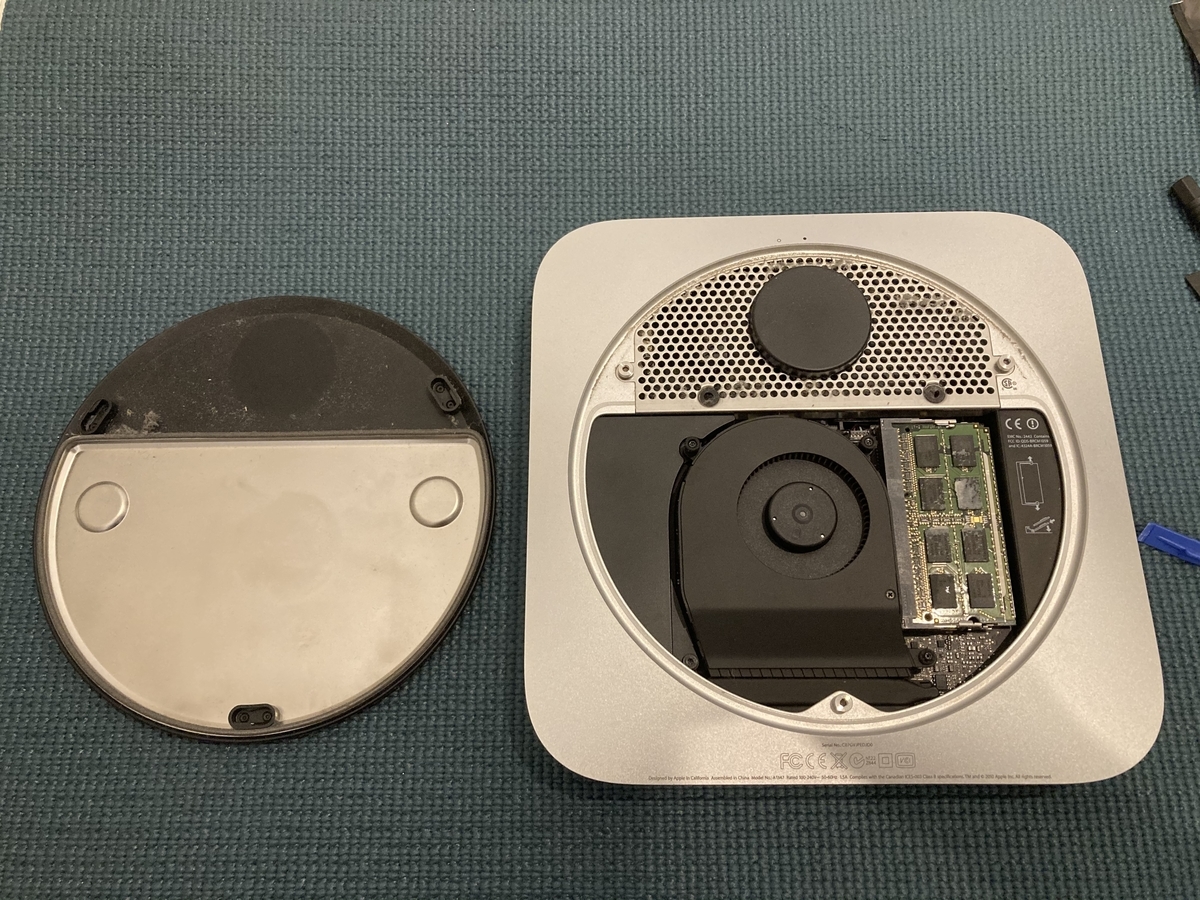

底の蓋をひねって外しました。

f:id:hiroga_cc:20201115133243j:plain

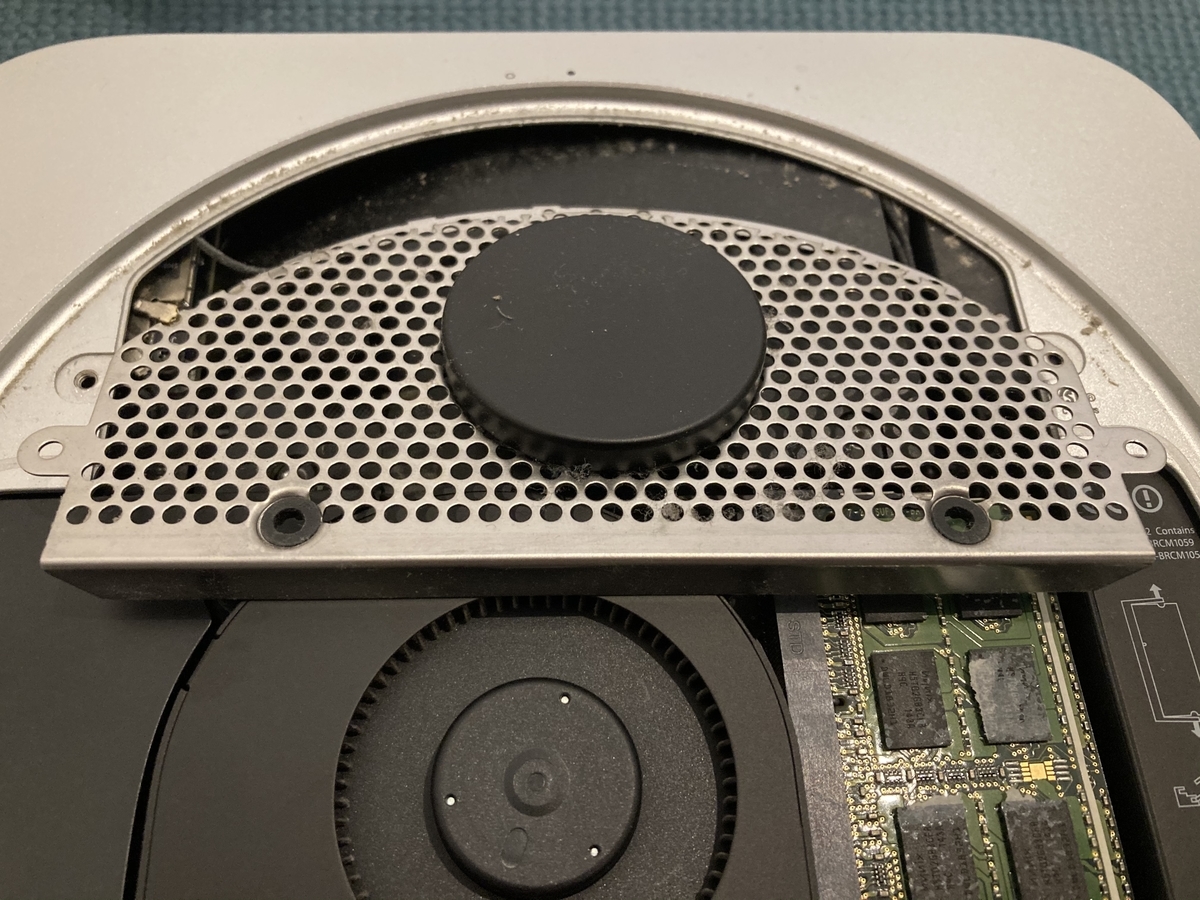

WiFiアンテナプレートを外します。

f:id:hiroga_cc:20201115133324j:plain

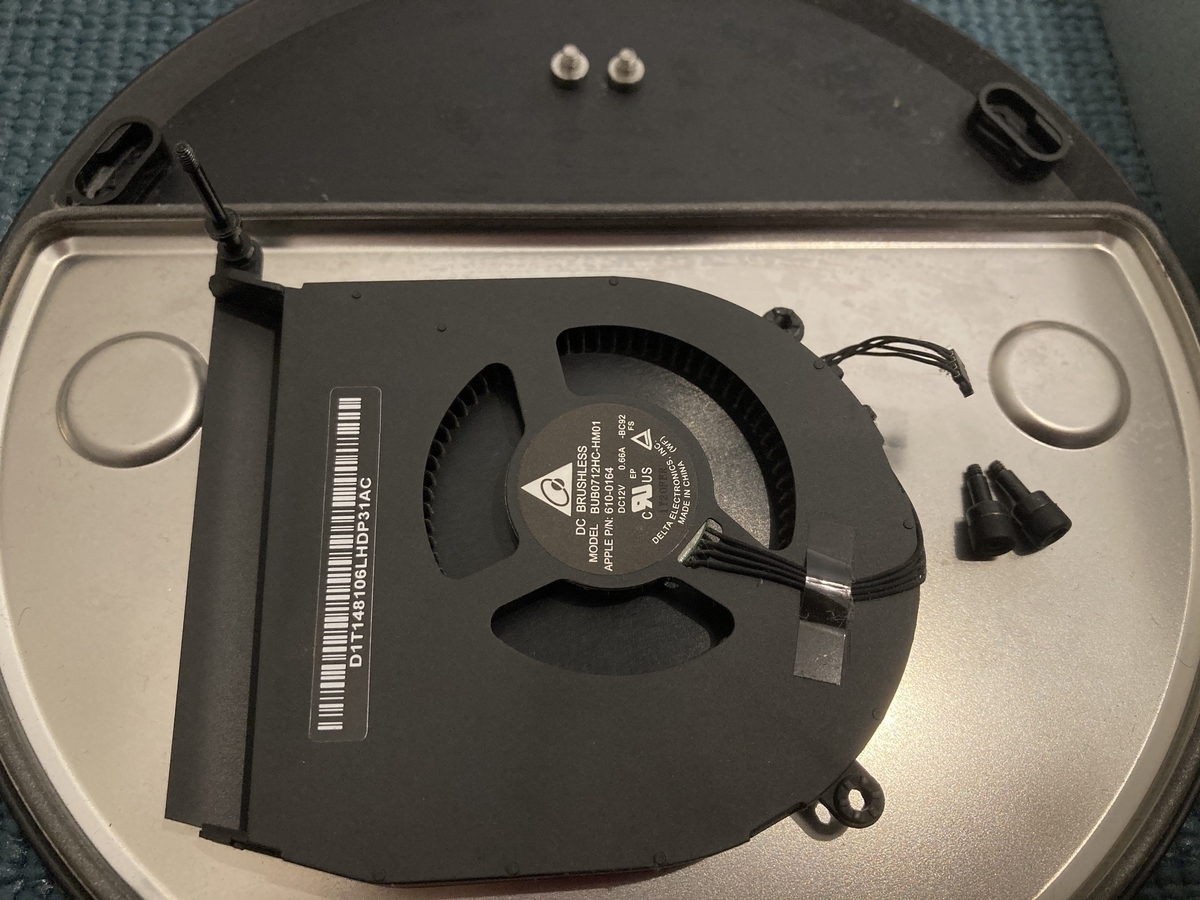

ファンを外しました。

f:id:hiroga_cc:20201115133420j:plain

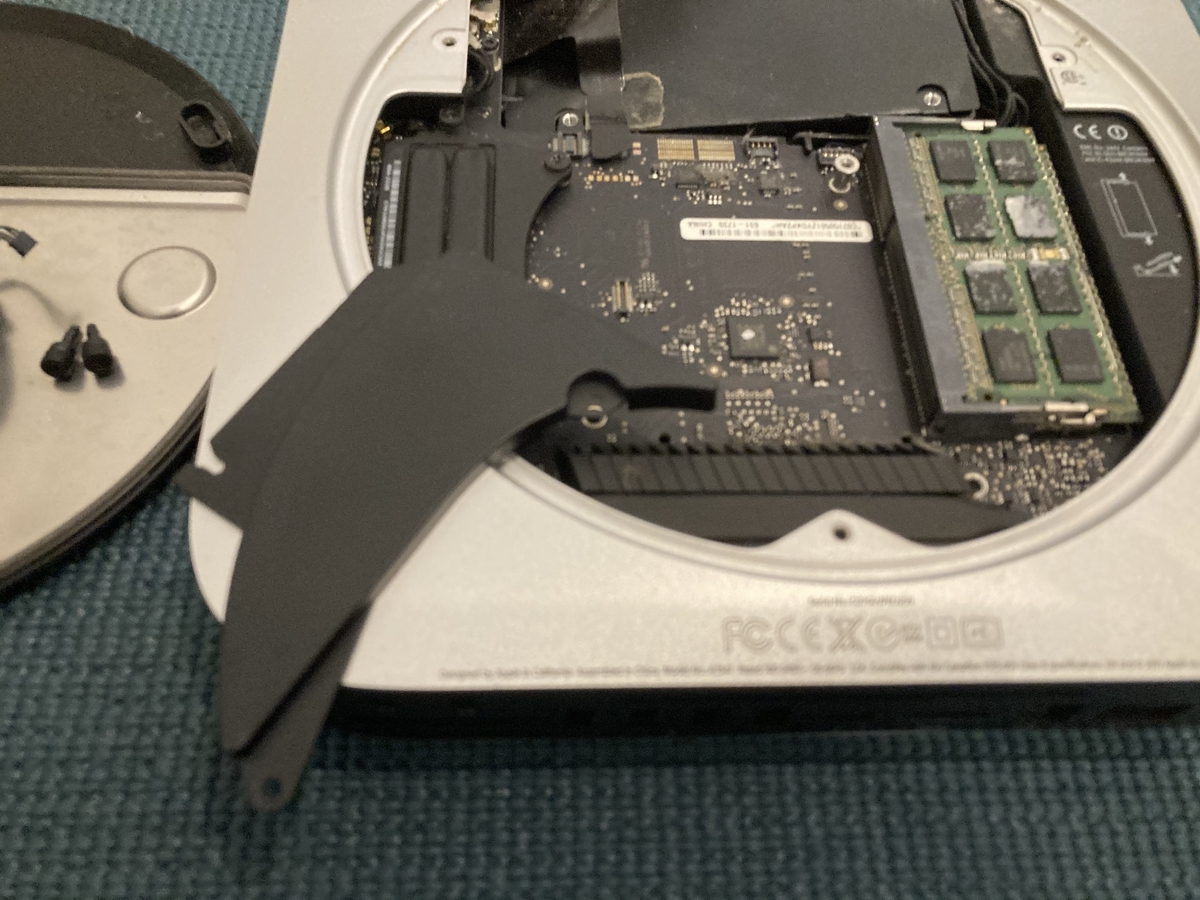

何かをガードするプラスチックの部品。これは外さなくても良かったかも。

f:id:hiroga_cc:20201115133504j:plain
HDDと基盤を接続するケーブルを外します。

f:id:hiroga_cc:20201115133810j:plain

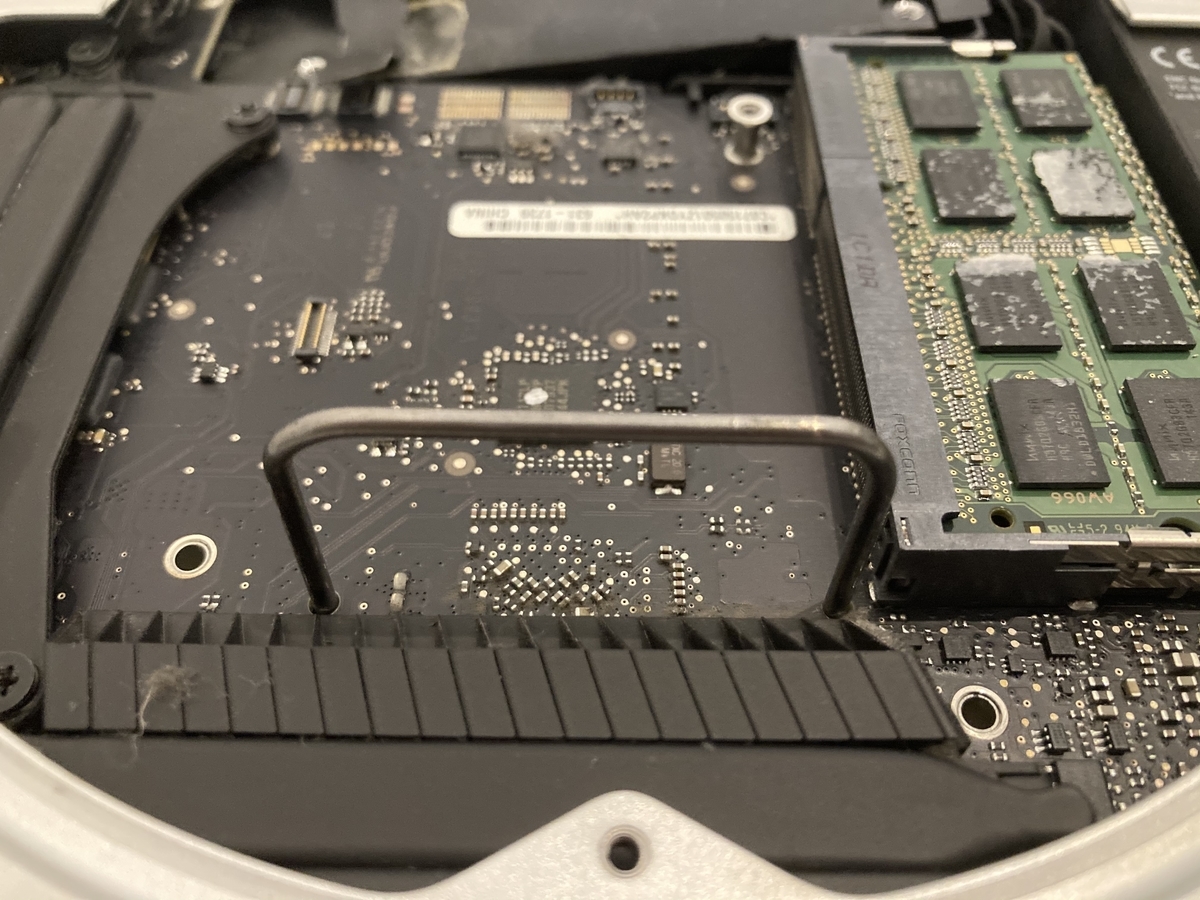

コの字型の部品を穴に差し込み、ケースから引っ張り出します。

f:id:hiroga_cc:20201115133900j:plain

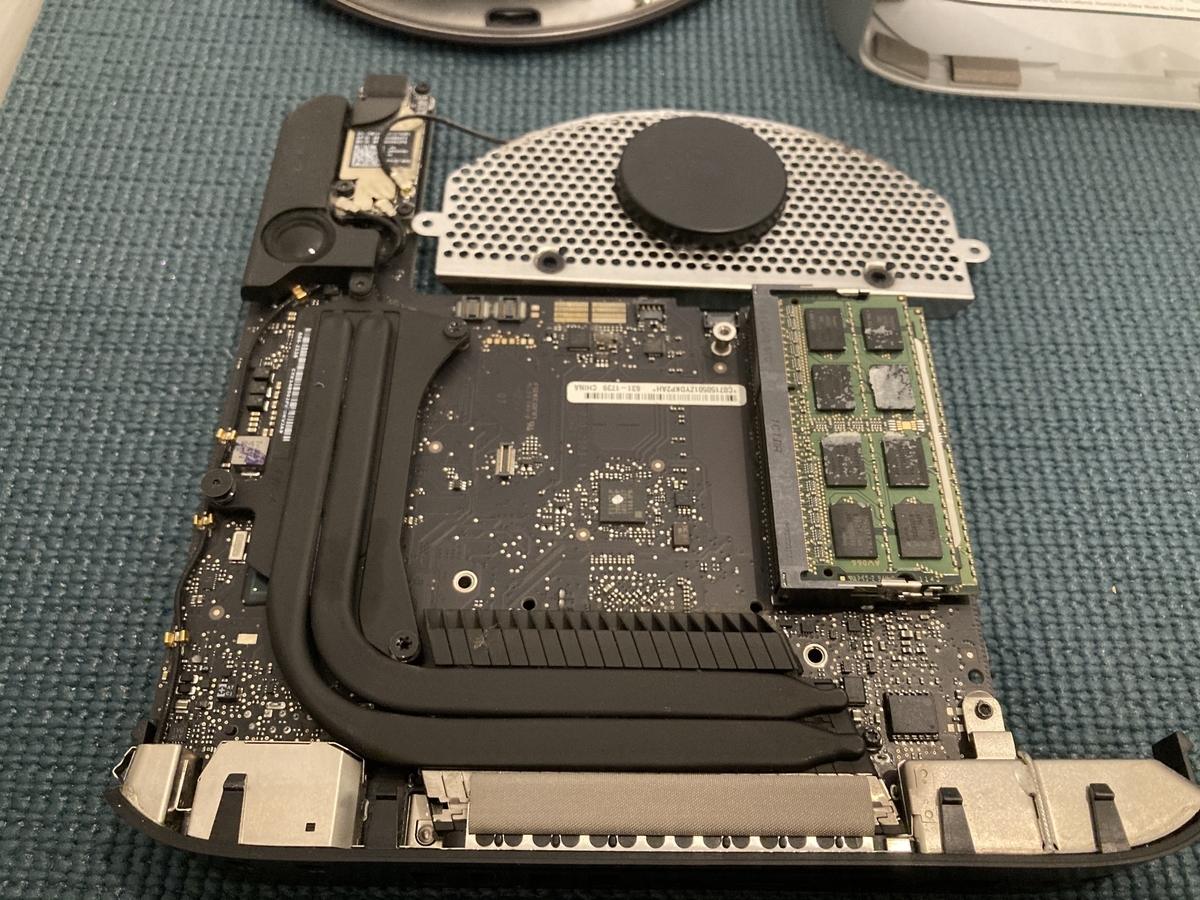

基盤の取り出し完了。

f:id:hiroga_cc:20201115133926j:plain
デフォルトのHDDに換装

f:id:hiroga_cc:20201115134000j:plain
換装完了。
